Необхідність демонтажу барабана зазвичай виникає при критичному зносі підшипників, пошкодженні хрестовини або потраплянні сторонніх предметів у бак. Це найскладніший вид ремонту, оскільки він вимагає практично повного розбирання корпусу.
Розуміння послідовності дій дозволяє уникнути пошкодження пластикових кріплень та електроніки, що критично для успішного відновлення працездатності техніки без залучення сервісних центрів.
Інструменти для повного розбирання корпусу
Для успішного виконання робіт знадобиться базовий набір слюсарного інструменту та спеціальні засоби, які допоможуть демонтувати застарілі або окислені з’єднання елементів конструкції.
Необхідний інвентар:
- Набір викруток. Потрібні як хрестові (PH2, PZ2), так і шліцьові моделі різної довжини.
- Ключі. Торцеві та ріжкові головки розміром від 8 до 19 мм для викручування болтів шківа та двигуна.
- Ударний інструмент. Середній молоток та дерев’яний брус для безпечного вибивання вала.
- Пасатижі. Використовуються для розтискання хомутів на патрубках та маніпуляцій з проводкою.
Додатково знадобляться засіб WD-40 для розмочування заіржавілих болтів та високотемпературне водостійке мастило для нових сальників. Важливо заздалегідь підготувати маркер для нанесення міток на клеми проводів та окремі ємності для сортування дрібних кріплень за вузлами, щоб не помилитися під час зворотної збірки техніки.
Перед початком маніпуляцій переконайтеся у повній відсутності води в системі, зливши її через фільтр насоса в нижній частині пристрою. Це запобіжить проливанню рідини на підлогу та внутрішні електричні компоненти під час нахиляння або перевертання машини в процесі роботи з її днищем чи підвіскою.
Демонтаж панелей та вузлів керування
Процес розбирання завжди починається з вивільнення доступу до внутрішніх компонентів шляхом послідовного зняття захисних елементів корпусу та електронних блоків, що заважають вилученню бака.
Алгоритм дій:
- Зняття кришок. Відкрутіть два саморізи на задній стінці та зсуньте верхню панель назад, після чого демонтуйте задню металеву панель.
- Кювета. Витягніть лоток для порошку, натиснувши на центральний фіксатор у відділенні для ополіскувача.
- Панель керування. Відкрутіть гвинти за кюветою та з торця панелі, акуратно відклавши її вбік або поклавши зверху на корпус.
- Фронтальна стінка. Зніміть пружинний хомут манжети люка, заправте гуму всередину та відкрутіть гвинти замка (УБЛ).
Після цього необхідно акуратно від’єднати шлейфи електроніки від плати, попередньо сфотографувавши їхнє розташування для правильного підключення в майбутньому.
Важливо діяти максимально обережно з пластиковими засувками панелі керування, оскільки вони стають крихкими з часом і легко ламаються при надмірному зусиллі.
Від’єднання периферійних систем від бака
На наступному етапі необхідно повністю ізолювати бак від усіх механічних та електричних зв’язків з корпусом машини, щоб він залишався висіти виключно на підвісній системі пружин.
Методи фіксації вузлів:
| Вузол | Спосіб кріплення |
|---|---|
| Двигун | Болти 10-13 мм та роз’єми живлення |
| ТЕК | Гайка на шпильці з затисканням ущільнювача |
| Противаги | Потужні болти з торцевими головками |
| Зливний насос | Хомути на патрубках та гвинти |
Почніть зі зняття приводного паса зі шківа та від’єднання дротів від нагрівального елемента (ТЕНа) та електродвигуна, не забуваючи про дріт заземлення. Двигун краще зняти заздалегідь, щоб суттєво полегшити загальну вагу вузла бака перед його остаточним вилученням.
Демонтуйте важкі бетонні або пластикові противаги, які зазвичай розташовані зверху та спереду бака, що значно спростить маневрування всередині вузького корпусу. Далі перейдіть до гідравлічних з’єднань, де потрібно послабити хомути та зняти гумові елементи.
Перелік патрубків:
- Заливний патрубок. Йде від бункера дозатора до верхньої частини бака.
- Зливний патрубок. Поєднує нижню частину бака з фільтром насоса (равликом).
- Трубка пресостата. Тонкий шланг, що йде до датчика рівня води.
Вилучення бака з підвісної системи
Коли всі комунікації від’єднані, бак тримається лише на верхніх пружинах та нижніх амортизаторах, які забезпечують гасіння вібрацій під час роботи пральної машини на високих обертах віджиму.
Зверніть увагу, що амортизатори (стійки) часто кріпляться до корпусу або бака за допомогою пластикових штифтів із засувками, які потрібно натиснути перед вибиванням.
Спершу від’єднайте стійки знизу, залишивши їх висіти на баку або корпусі залежно від зручності доступу. Тепер бак вільно висить на пружинах, і його потрібно акуратно підняти вгору, знявши з гачків.
Діставати важку конструкцію найкраще через передню частину корпусу, якщо вона знімна, або через верх. Зважаючи на велику вагу та габарити пластикового бака, цю операцію рекомендується проводити з помічником, щоб не пошкодити гострі краї металевого каркаса машини або не розбити тендітний пластик самого вузла.

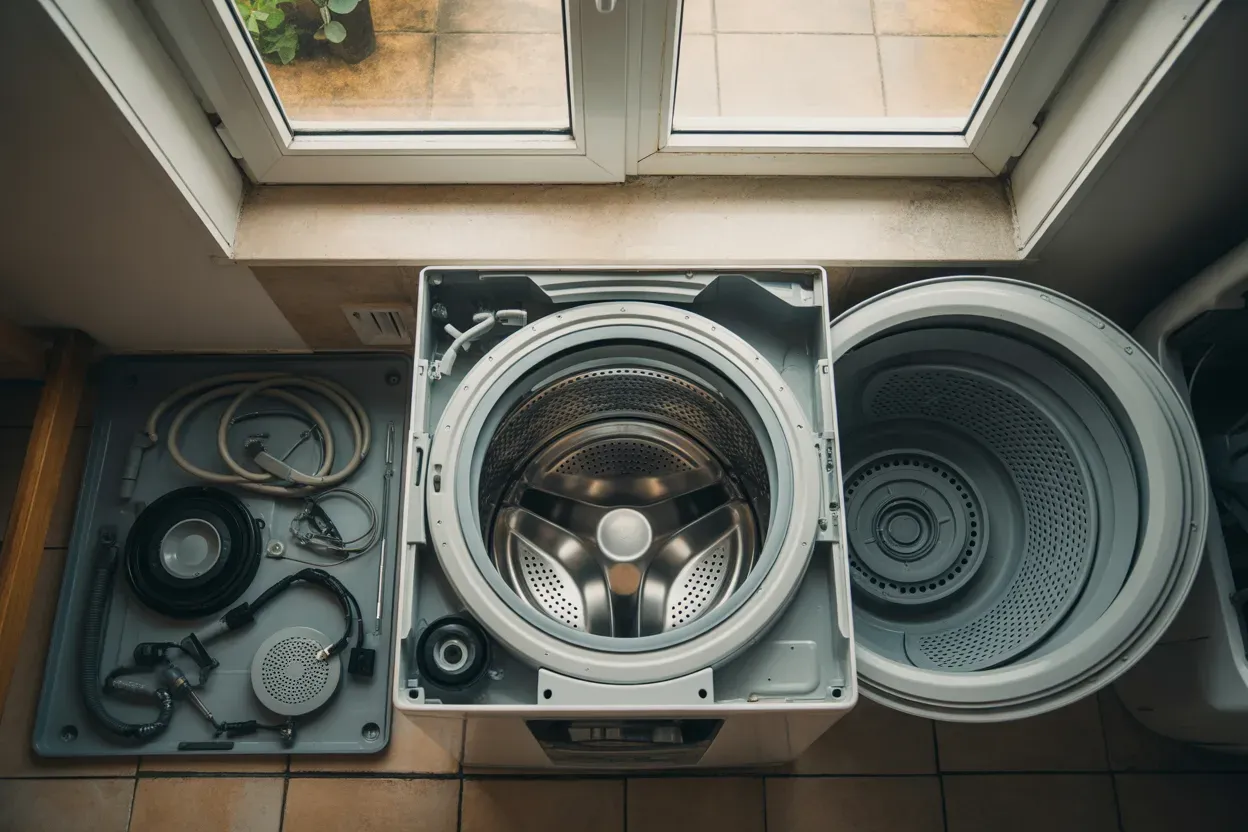

Роз’єднання половин бака та виїмка барабана
Після того як бак опинився поза межами корпусу, необхідно отримати безпосередній доступ до металевого барабана, що потребує розділення пластикового кожуха на дві частини.
Варіанти конструкції бака:
| Тип бака | Метод розбирання |
|---|---|
| Розбірний | Відкручування болтів або зняття засувок по периметру |
| Нерозбірний | Розпилювання по шву ножівкою або реноватором |
Для розбірних моделей достатньо відкрутити всі саморізи, що з’єднують передню та задню половини, після чого вузол легко розпадається. У випадку з паяним баком процес значно ускладнюється: потрібно просвердлити отвори під майбутні болти по всьому периметру шва, а потім акуратно розпиляти пластик точно по заводському стику.
Етапи випресовування:
- Зняття шківа. Зафіксуйте шків бруском та відкрутіть центральний болт.
- Підготовка вала. Накрутіть болт назад не до кінця або використовуйте наставку.
- Ударна дія. Наносячи чіткі удари молотком через дерево, вибийте вал з підшипників.

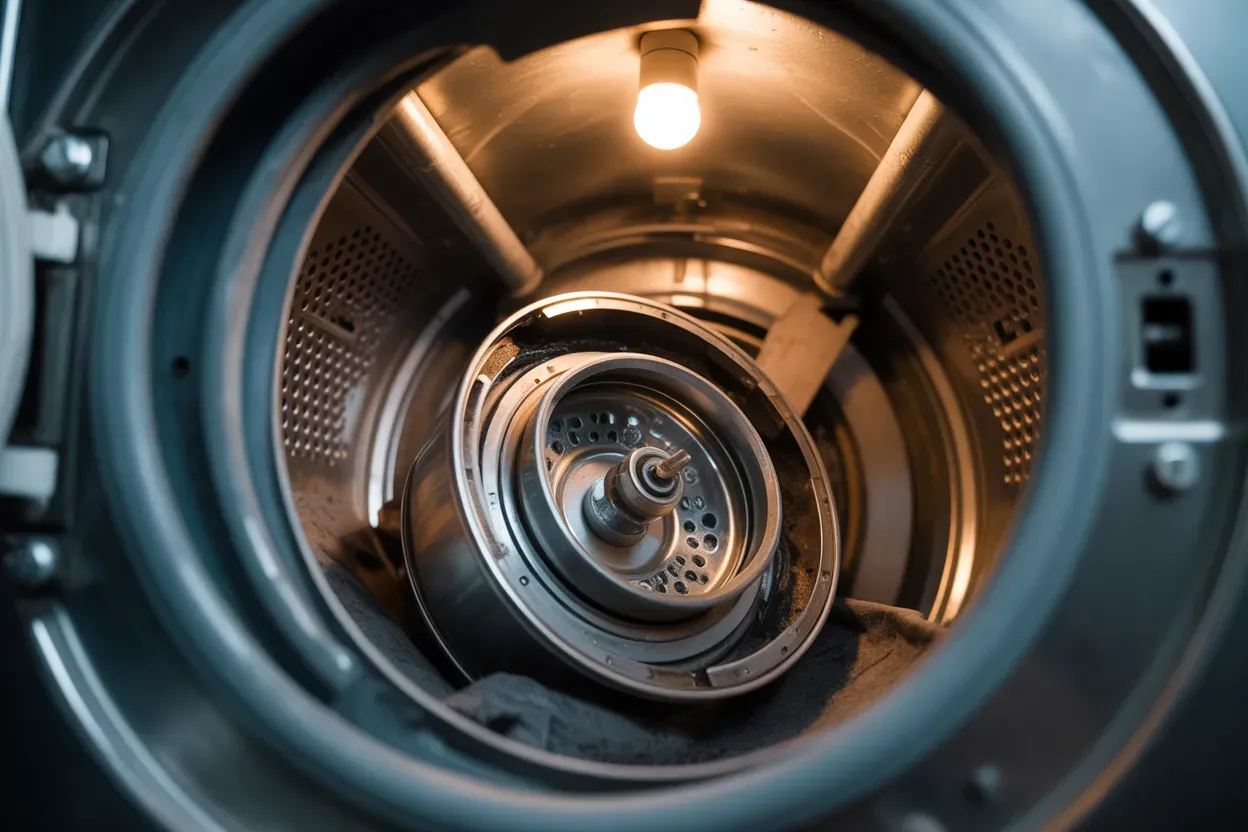

Коли вал вийде з підшипникового вузла, барабан можна буде витягти з передньої половини бака, звільнивши доступ до хрестовини.
Оцінка стану вала та хрестовини після демонтажу
Після успішного вилучення металевого барабана настає критичний момент візуальної та інструментальної перевірки цілісності деталей, від яких залежить довговічність майбутнього ремонту.
Ознаки критичного зносу:
- Виробітка на втулці. Глибокі канавки на латунній частині, де працює сальник.
- Тріщини хрестовини. Руйнування алюмінієвого сплаву через корозію або перевантаження.
- Деформація вала. Викривлення геометрії, що призводить до биття барабана.
Очистіть вал від накипу, залишків мастила та продуктів зносу підшипників за допомогою м’якої металевої щітки або дрібнозернистого наждачного паперу.
Особливу увагу приділіть посадковому місцю підшипника: якщо він «бовтається» на валу або легко прокручується пальцями, такий вал потребує відновлення або повної заміни хрестовини.
Перевірте стан променів хрестовини — вони не повинні мати наскрізної корозії чи крихких ділянок. Навіть мікротріщина з часом призведе до повного руйнування вузла під час віджиму. Також огляньте латунну втулку: вона має бути ідеально гладкою, без раковин, інакше новий сальник не зможе забезпечити герметичність, і вода миттєво потрапить у нові підшипники.
Завершальним етапом діагностики є перевірка цілісності самого барабана, його ребер (бойників) та місць кріплення до хрестовини, де часто накопичується бруд, що провокує дисбаланс.
Чи вартує самостійне втручання витрачених зусиль?
Складність процедури зняття барабана напряму залежить від конструктивної специфіки конкретної моделі, де ключовим фактором стає тип бака — розбірний чи литий. Успіх ремонту визначається не лише наявністю інструментів, а й готовністю до кропіткої дефектовки внутрішніх вузлів, оскільки помилка на етапі демонтажу може призвести до незворотної деформації вала або порушення герметичності системи при подальшій збірці.
